管道篩分鏟斗

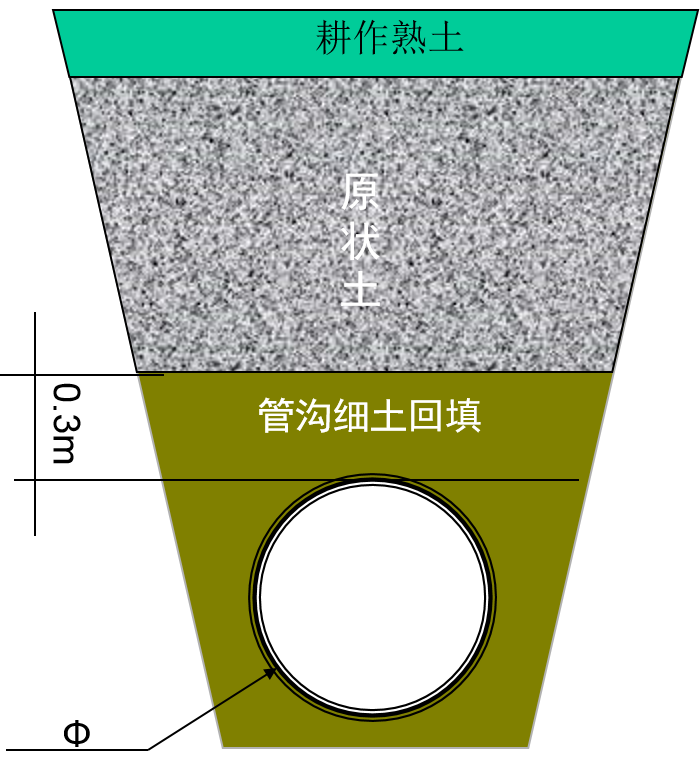

一、管溝回填對土質的要求

1、管溝回填,應先用粒徑≤20mm的細土回填至管頂0.3m以上，方可回填原狀土石方，原狀土、石方的粒徑≤250mm。

2、對農田段的回填,管頂0.3m以上可回填原狀土，在回填過程中，應先回填生土,后填耕作熟土。

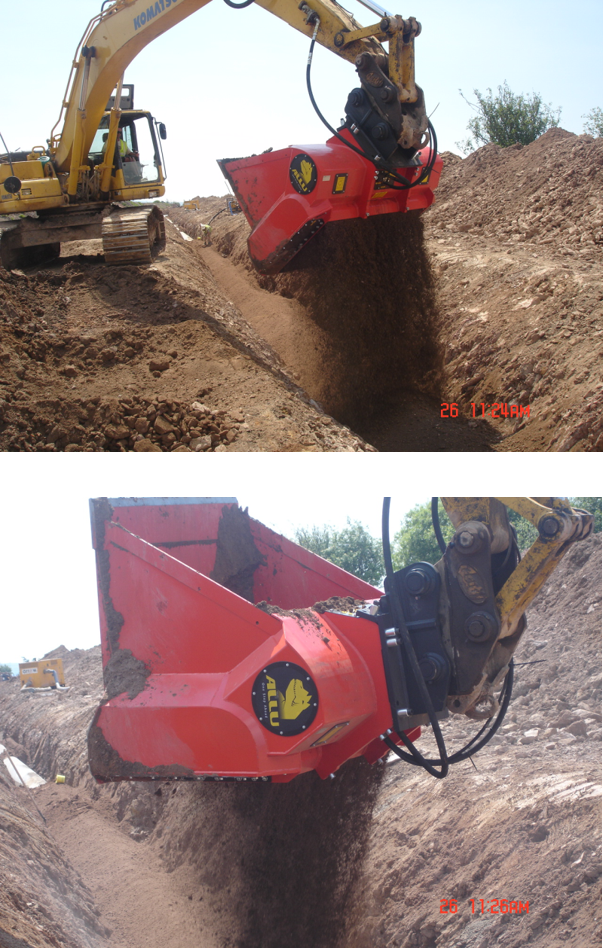

二、ALLU細土回填鏟斗回填工作過程

1.挖掘機在管道邊行走。

2.采用篩分鏟斗直接將原狀土鏟起。

3.駕駛員在駕駛室啟動鏟斗，將細土直接篩分到管溝內。

4.殘留在鏟斗內的渣土可以運走，或作為管溝上部回填土使用

5.一臺鏟斗可實現兩種篩分規格，20mm以下粒徑的設計TS16/32滾軸裝配結構。

6.1x16mm刀板實現小于20mm(3/4”)粒徑篩分處理。

7.通過改變格柵的位置

2x16mm32刀板mm=mm(1?”)

8.采用ALLU篩分破碎鏟斗經濟分析。

9.采用一臺20噸的挖掘機帶ALLUDH3-12鏟斗，斗容量為1立方米。

10.每小時的處理能力為60-100立方米。

11.按每天/每臺班8小時計算。

12.每臺班的處理量為480-800立方米。

13.按一個立方填埋一米管溝的回填量計算，每天/每個臺班可以回填480米到800米的管道溝。

管道篩分鏟斗施工圖：

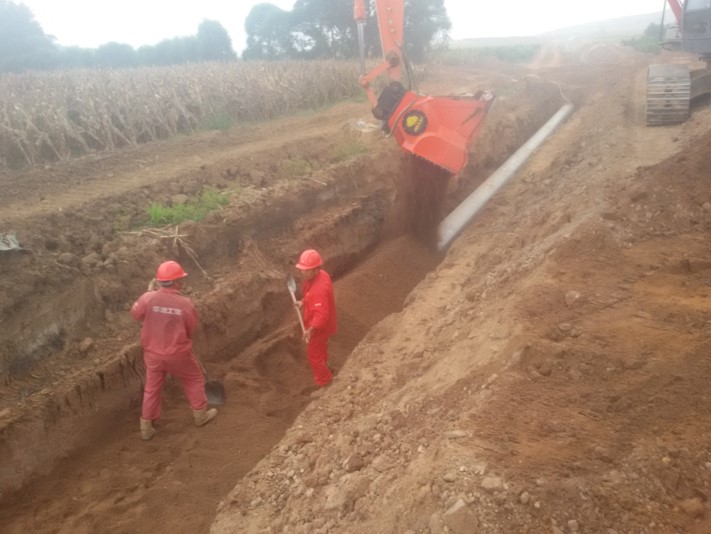

1.施工作業圖

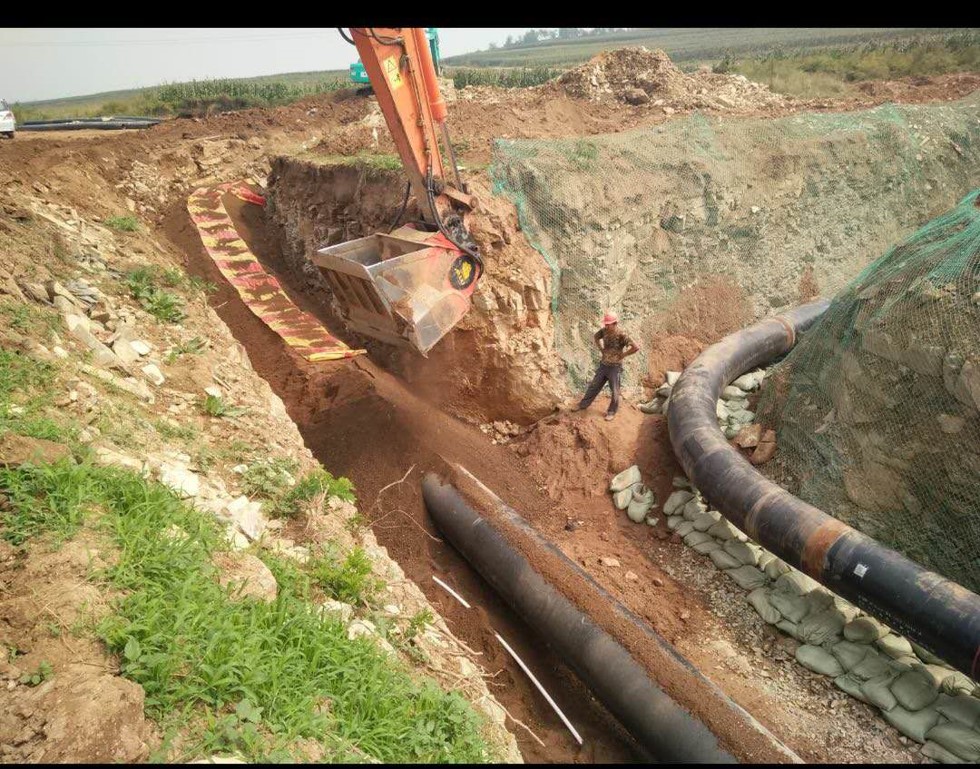

2.施工遠景圖：

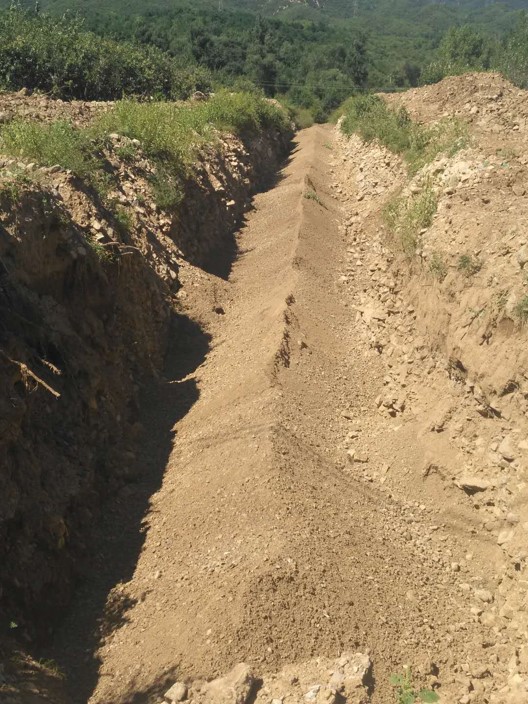

3.細土回填后：
